 Montage Feux Led - AntiBrouillard

Aller en bas
AuteurMessage
M@nu

avatar

Messages : 220
Date d'inscription : 04/08/2016
Age : 50
Localisation : Bordeaux

MessageSujet: Montage Feux Led - AntiBrouillard   Lun 5 Fév - 21:21

Montage de feux led (feux diurnes) ou anti-brouilard, ils sont double fonction en fait.

Ils ont aussi la fonction de feux de pénétration (terme utilisé dans la police et gendarmerie) C'est à dire qu'ils clignotent rapidement en mode flash.
Pour activer la fonction, il suffit de couper puis rallumer avec l'interrupteur.

Niveau de difficulté 2/5.
Temps de pose : 4 à 5 h

Nécessaire:
Du scotch électricien ou de la gaine thermo
1 fusible de 5 ampères  et deux cosses femelle isolées (ou un porte fusible su vous avez)
1 cosse plate qui sera coupée en deux pour qu'elle puisse entrer dans la fiche noire du câblage d'origine. A raccorder au fil marron de cette fiche. C'est un
+ après contact, ce qui permet d'allumer les feux led indépendamment des autres feux.
Du fil électrique,
environ 20 cm de fil rouge (section 1mm² ou plus)
du fil noir pour le masse, 30 cm,
et un fil double (2 brins) pour raccorder l'interrupteur 50 cm
Une cosse ronde perforée pour prendre la masse sur la vis de fixation de la boite à air.
2 cosses males et femmelle ou gaine thermo pour raccorder l'interrupteur au guidon.

Les feux: Cdisc....t 18.96€


On va commencer par couper les pattes de fixation des klaxons avec une scie à métaux:




Ne pas oublier de passer un petit peu de peinture sur les coupes et sur les traces de scie qu'on aurait pu faire sur le cadre.


Une fois coupée, on place les feux pour voir si ça passe !!


Si ça passe, on peut fixer les feux, sans les serrer pour le moment.


Par précaution, on va protéger le câblage de chacun des feux en l'entourant de scotch, comme à l'usine, mais sans machine....




Repérer cette fiche noire, au dessus de la bobine droite, elle n'est pas utilisée.
Contrôler que le fil marron donne bien du 12v après contact


Couper la partie d'une fiche mâle en deux, et sertir sur un bout de fil rouge ( ce sera un+).


Préparer son porte fusible ou faites en un, hyper simple....


Fixer les câbles des feux led au cadre en remontant et s'accrocher au faisceau d'origine tout en le suivant jusqu'au niveau de la bobine droite.

Fixer l'interrupteur au guidon, descendre ses fils en suivant les câbles existants (au besoin couper les colliers des câbles présent puis raccrocher le tout ensuite). Raccorder les deux fils de l'interrupteur au fil double.


Raccorder le fil de masse et fixer les cables. (par sécurité, on peut accrocher les cables à la fin)


Masse ici:


Une fois les cables raccordés, on en fait un faisceau !


Tester votre câblage, si c'est ok, on va démonter les feux led pour faire une lumière de façon a permettre à la vis de laisser basculer le feu pour régler la hauteur.


Quand tout est ok, on attache son porte fusible au dessus de la bobine (droite) et on isole bien toutes ses connexions.

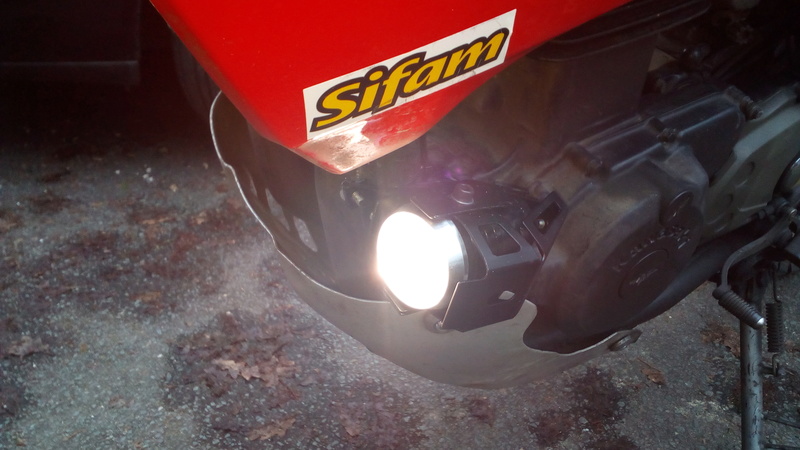

Normalement, ça donne ceci !







Schéma de câblage


J'espère avoir été assez clair.
A noter que le klaxon peut être fixé à la vis du radiateur, tordant légèrement la patte pour ne pas qu'il touche le carter gauche.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oldtrailer

avatar

Messages : 5365
Date d'inscription : 13/10/2009
Age : 52
Localisation : Nice

MessageSujet: Re: Montage Feux Led - AntiBrouillard   Mar 6 Fév - 8:17

eh bien merci pour ce super montage clairement expliqué Exclamation
Pour des rouleurs nocturnes ou amateurs de raid ce peut être pertinent.
En tout cas les feux se marient bien avec la moto Super

_________________
LA MOTO C'EST LA LIBERTE..... LE TRAIL BIKE C'EST LA MOTO LIBERTE

ALEA JACTA EST
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lebeuze

avatar

Messages : 39
Date d'inscription : 24/12/2016
Age : 46
Localisation : Hericourt (70)

MessageSujet: Re: Montage Feux Led - AntiBrouillard   Mar 6 Fév - 13:54

Beau tuto, merci Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
M@nu

avatar

Messages : 220
Date d'inscription : 04/08/2016
Age : 50
Localisation : Bordeaux

MessageSujet: Re: Montage Feux Led - AntiBrouillard   Mar 6 Fév - 14:46

oldtrailer a écrit:
eh bien merci pour ce super montage clairement expliqué Exclamation
Pour des rouleurs nocturnes ou amateurs de raid ce peut être pertinent.
En tout cas les feux se marient bien avec la moto Super

Effectivement, je voulais quelque chose qui s'intègre bien, comme si ils étaient d'origine.... je n'aime pas enlever l'identité des véhicules, auto ou moto.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Stabylo-KLE92

avatar

Messages : 82
Date d'inscription : 05/04/2017

MessageSujet: Re: Montage Feux Led - AntiBrouillard   Mar 6 Fév - 15:44

Merci pour le tuto bien illustré ! Il y a tout de même quelques câblages à bien gérer.

Je garde l'idée en tête dès que j'aurais remis mon KLE d'aplomb, il y a plus important pour le moment.

Bonne route et bon éclairage !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
